Lampestrømløb, indkørselstogvej - type DSB 1953

Efter at indkørselstogvejen er fastlagt og signalstyrerelæet har trukket, vil indkørselssignalet skifte fra 'stop' til 'kør' såfremt visse betingelser er opfyldte.

Den mest restriktive signalgivning 'kør med begrænset hastighed' vil blive vist såfremt hastighedsviseren ikke viser 'indkørsel med høj hastighed'. Gennemkørsel vises når der i forlængelse af indkørselstogvejen er stillet en udkørselstogvej, dog forudsat at der ikke er anvendt 'lille signalgivning'

Signalets røde og brandgule lampe er begge udstyret med reservetråd, som der automatisk skiftes til ved overbrændt hovedtråd.

Lampestrømløb f. indkørselssignal

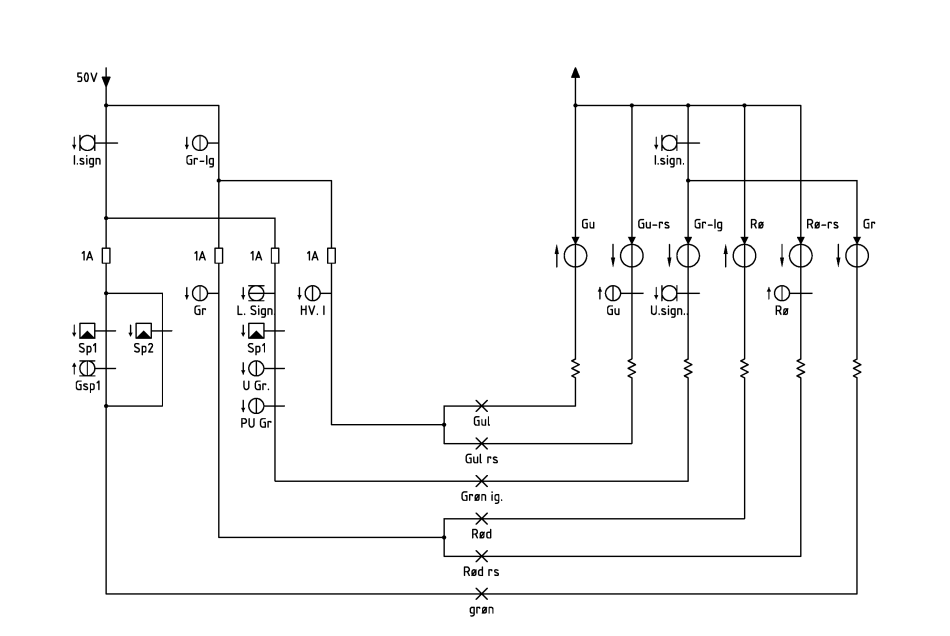

Fig. 1: Lampestrømløb for indkørselssignal - type DSB 1953 (Hent som PDF-fil)

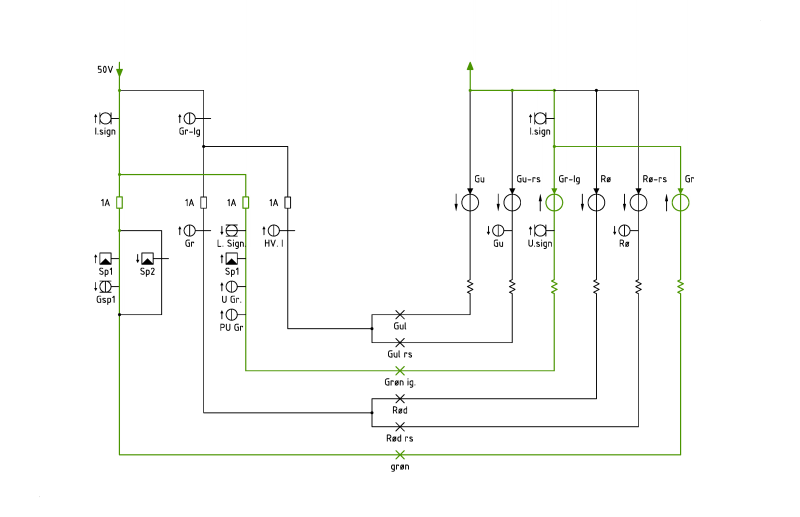

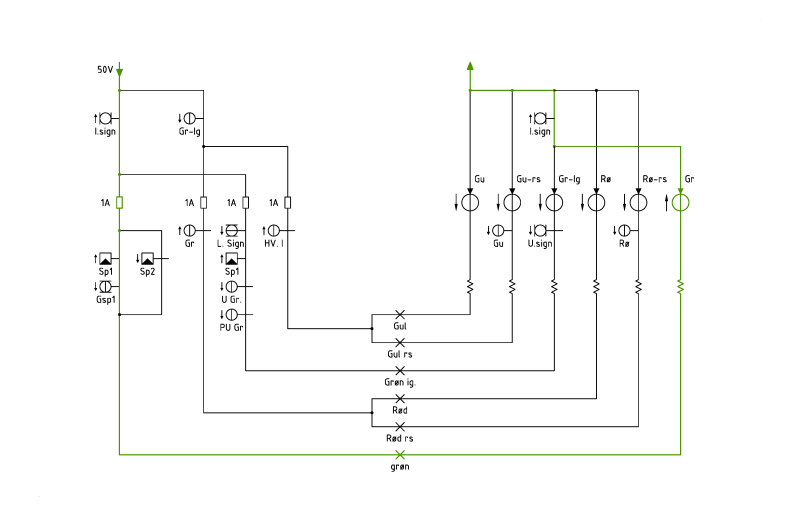

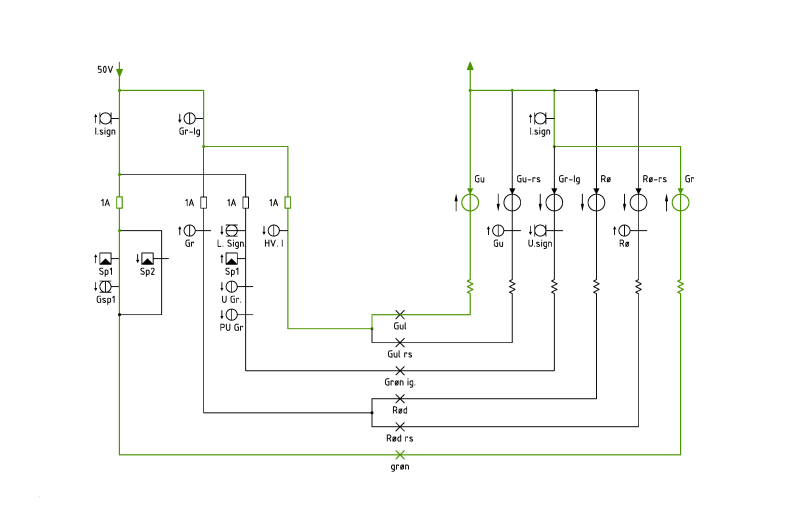

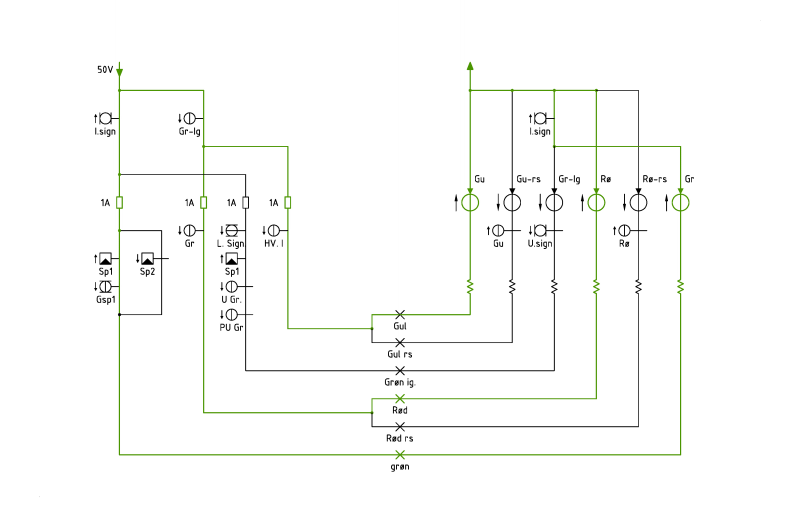

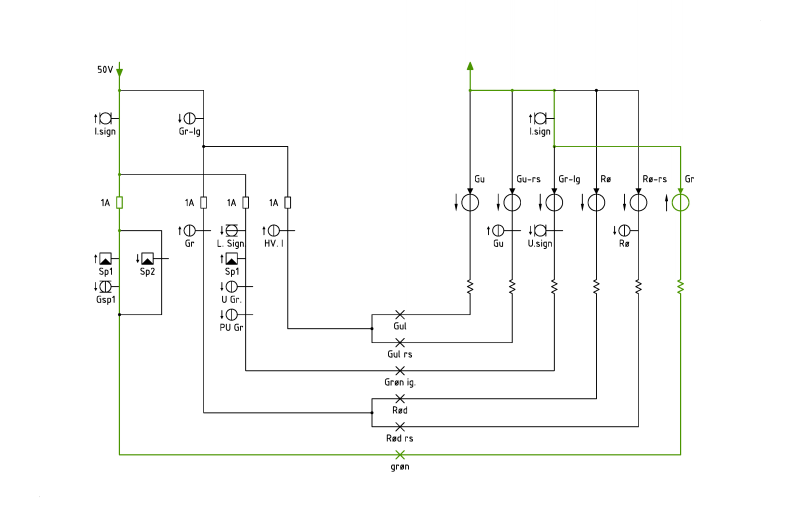

Normalstilling, brandgul og rød lampe tændt Lampestrømløb fra 'stop' til 'kør igennem' Normalstilling, brandgul og rød lampe tændt Slide Signalstyrerelæ "Indk" og bestyttelsesrælæ "Sp1" trækker Slide Den grønne lampe tænder, samtidig trækker lampekontrolrelæ "Gr" Slide Lampekontrolrelæ "Gr" slukker den røde lampe, Hastighedsviser tænder "I" Slide Lampekontrolrelæ "Hv I" slukket den brandgule lampe' Slide Signalets grønne lampe er tændt, der vises "Kør" Slide Lampekontrolrelæerne for U- og PU-signal "Gr" trækker - kun ved udkørsel Slide Signalets 2 grønne lamper er tændte, der vises "Kør Igennem"

Relaterede strømløb Fastlægning af indkørselstogvej

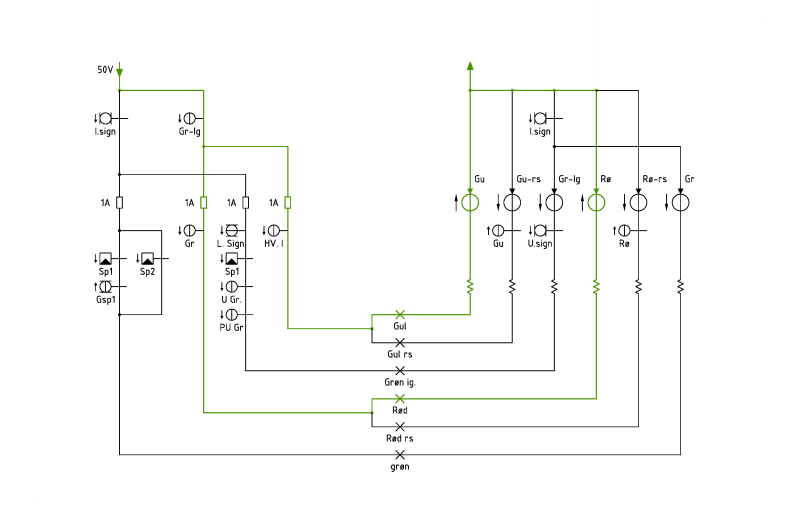

Fig. 1 viser strømløbet for et indkørselssignal i sin normalstilling, hvilket vil sige, at signalet viser 'stop', (brandgul over rød).

For at bringe signalet til at vise 'kør', skal signalstyrerelæet 'I.sign' og et af de to beskyttelsesrelæet 'Sp1' eller 'Sp2' trække, derudover skal gentagelsesspærren være frafaldet ved indkørsel til spor 1. Nu indkobles den grønne lampe som nu vil tænde. Lampekontrolrelæet 'Gr' trækker som følge heraf og slukker den røde lampe. Signalet viser nu 'indkørsel med begrænset hastighed' (brandgul over grøn).

For at slukke den brandgule lampe skal lampekontrolrelæet 'HV. I' trække, relæet vil trække når hastighedsviseren viser 'Indkørsel med høj hastighed'. En kontakt på 'HV. I' vil afbryde strømmen til den brandgule lampe og signalet vil nu vise 'kør'.

For at bringe signalet til at vise 'kør igennem' skal betingelserne for 'kør' være opfyldte og derudover skal udkørselssignalet vise mindst 'kør'. PU signaler i togvejen skal ligeledes visr 'kør igennem', begge betingelser kontrolleres af de to lampekontrolrelæer 'U gr.' og 'PU gr.'.

Signalet er udstyret med reservetråd for 'Rød' og 'Brandgul'. Reservetråden vil blive indkoblet hvis lampekontrolrelæet for hovedtråden falder som følge af f.eks. en overbrændt glødetråd.

Oversigt over relæer og kontakter

Relæer

Symbol	Betegnelse	Funktionsbeskrivelse	Bemærkning
	Lampekontrolrelæ	Relæet trækker, når den med relæet seriekoblede lampe er tændt = trækker strøm.

Relækontakter

Symbol	Betegnelse	Funktionsbeskrivelse	Bemærkning
	Signalstyrerelæ	Signalstyrerelæet 'I.sign' skal sammen med et af beskyttelsesrelæer være trukket, for at signalet kan vise 'grøn'. Signalstyrerelæet 'U.sign' der sidder i serie med 'Gr-Ig' lampen, skal være trukket (Udkørselstogvej), for at signalet kan vise 'Kør Igennem'. .
	Beskyttelsesrelæ	Beskyttelsesrelæet indgår som betingelse for at indkørselssignalet kan vise 'Gr'.
	Relæ, Lille signalgivning	Relæet der indgår i strømvejen for 'Kør Igennem' lampen, forhindrer at denne tændes, når relæet er trukket.
	Lampekontrolrelæ	Lampekontrolrelæerne bruges til at sikre, at signalet viser det ønskede signalaspekt, evt. ved afhængighed af andre signaler. Relæet bruges ligeledes til at slukke den røde lampe, når den grønne tænder.
	Gentagelsesspærrerelæ	Relæet skal være frafaldet, for at signalet kan vise 'kør', hvis indkørselstogvejen er stillet ind i spor 1.

Lamper

Symbol	Betegnelse	Funktionsbeskrivelse	Bemærkning
	Lampe	Angiver lamperne i indkørselssignalet
